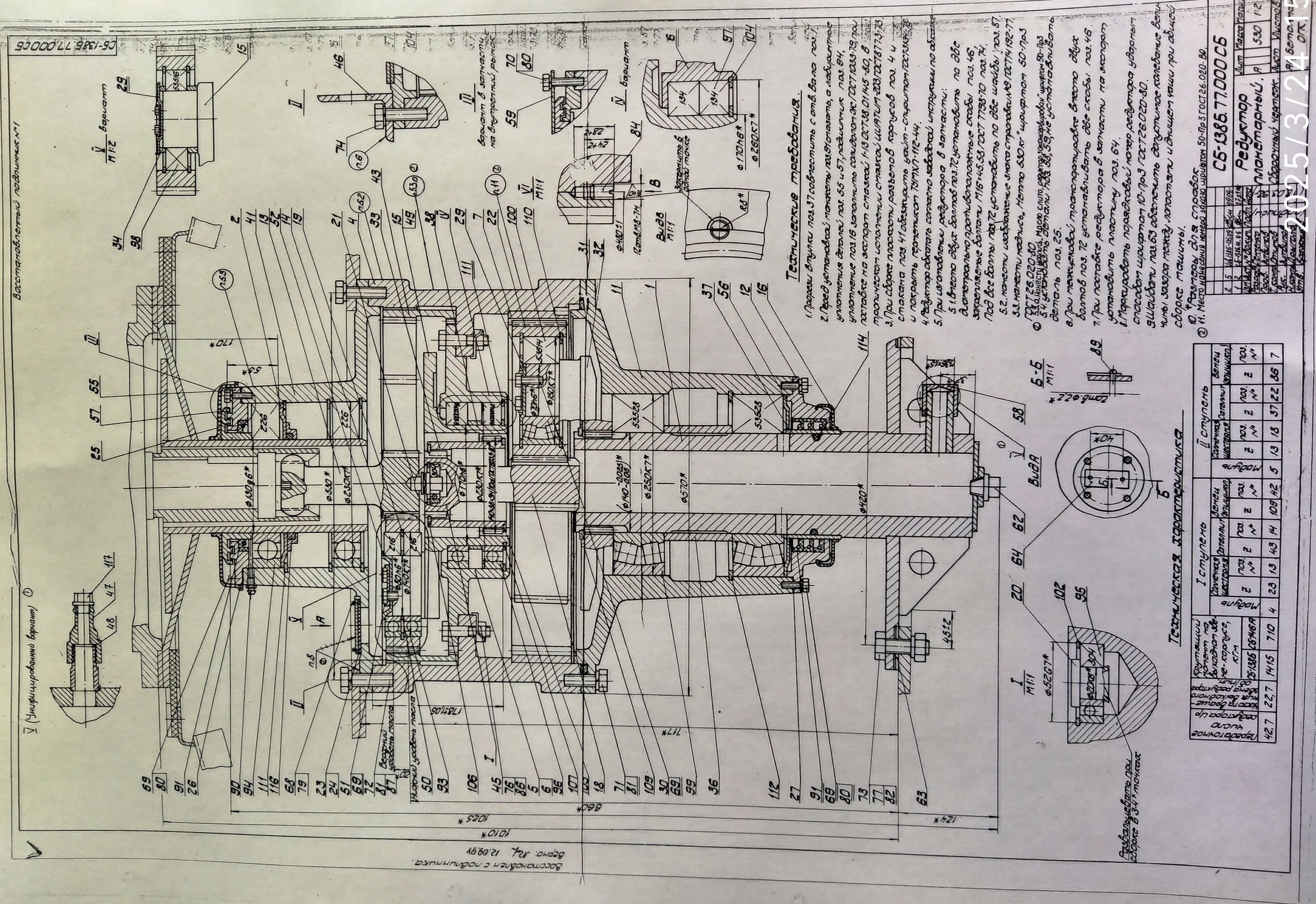

Редуктор бетоносмесителя СБ-138Б.57.000, СБ-138Б.77.000
Редуктор СБ-138Б.57.000 устанавливается на бетоносмесители СБ-138Б, СБ-146А, СБ-146АМ и их модификации и исполнения. Редуктор планетарного типа имеет две ступени и особенную конструкцию с вращающимся корпусом и неподвижным опорным валом. Именно такая конструкция даёт возможность применять его в бетоносмесителях тарельчатого типа. Такая схема позволяет установить ротор с перемешивающим аппаратом непосредственно на корпус редуктора и исключает дополнительные подшипниковые узлы и валы для передачи момента. В литом корпусе установлены два ряда венцов, по которым перемещаются сателлиты, установленные на водилах. Привод редуктора осуществляется от электродвигателя, который устанавливается на верхней крышке бетоносмесителя. Вращение от вала электродвигателя передается через зубчатую муфту и вал-шестерню на сателлиты первой ступени. Смазка деталей внутри корпуса редуктора производится разбрызгиванием. Для смазки применяется масло типа трансмиссионного автомобильного ТАП-15В ГОСТ 23652-79. Объём масла в редукторе - 31 литр. Не стоит забывать смазывать верхний подшипник редуктора. Его смазывают методом шприцевания через масленку густой смазкой типа Литол-24 ГОСТ 21150-87. Редуктор имеет взаимозаменяемые модификации с номером СБ-138Б.77.000. Габаритные и присоединительные размеры, а также многие внутренние детали одинаковые, но исполнение узлов отличается. Например посадка венцов - в 57.000 плавающая, а в 77 ом - прессовая, что делает редуктор более надёжным. Есть и другие отличия.
